Control de Temperatura con PIC - Modbus-RTU- 485 y Ascii Protokol






Una vez mas comienzo un nuevo proyecto ,un control de la temperatura de una caldera de Gasoil.
El proyecto se basa
principal mente en el control autónomo con un PIC , en concreto el 16F877 , realizando un status de las sondas en el PC bajo en soft de SCADA. La comunicacion con el PC será Modbus, un protocolo muy conocido en la automatización para comunicar el hombre con la maquina.



El SCADA que utilizo es un programa gratuito y de muy buenas
caracteristicas , visualizacion y programacion en objetos , practicamente no necesitas código ,es el Xscada - Xedit , un proyecto muy bueno. http://www.micset.net/


Descarga los ficheros del proyecto:
Fichero HEX para Pic16F877 - 20 Mhz ( Modo ModBus-RTU )

Fichero Fuente de Visualizacion Status sondas- XScada-ModbusV2

( Mejorada la comunicación , no necesita la EEPROM interna )

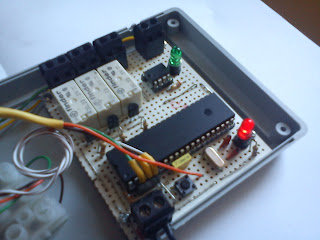

Se utiliza dos entradas
Analógica del 16f877 , AN0 y AN1 , un Led de Estado y dos salidas digitales conectadas mediante el BC547 a dos Reles , en concreto el RB0 y el RB4. La velocidad de comunicación es 9600 Baudios, 8 bits de datos , sin paridad y un bit de Stop.
En cuanto al conversor utilizo el famoso MAX485 , donde habilito la
trasmisión con una salida del PIC, RC5.

Los valores de las sondas conectadas al puerto
analógico se escriben en direcciones de la EEPROM interna del PIC.
Estas direcciones o registros
están situadas al principio de la memoria EEPROM. Se dispone de cuatro registros para cada una de las sondas. Temperatura Sonda, Set de temperatura ,Diferencial y Calibración de la sonda.Según el registro de Set , se dará un temperatura de disparo de los Reles teniendo en cuenta el diferencial programado.
Se pueden utilizar cualquier programa de Analisis de MODBUS , pero yo utilizo el XScada de MICSET

El programa se basa en cuatro registros básicos por sonda para el control de la temperatura , tanto en Modbus o Ascii Protokol los registros se escriben en la memoria interna del Chip ,cada uno con sus diferencias y direcciones.
Si modificamos el programa para incorporar mas sondas , tendríamos mas registros, para un 16F877 tenemos de capacidad interna 255 registros.
El primer registro memoriza la temperatura, seguido del Set de temperatura que es la activación de temperatura donde queremos que el Relé se accione, seguido del un diferencial para tener el margen de activación y desactivación , un registro de calibrado que consiste en ajustar las diferencias físicas y desiguales de la sonda , utilizo una NTC de resistencia 10K para a 25 ºC .
Los valores representados están en decimal , 8 Bits.
Las sondas NTC al aumentar la temperatura disminuye su resistencia , el valor proyectado en el PIC es parejo a la temperatura, físicamente se comporta utilizando el logaritmo siguiente :
En el proyecto no utilizo este logaritmo , ya que los resultados que obtengo son bastante lineales.
La NTC que utilizo es : 103AT-2
Temperatura = 10000 *EXP(3435*(1/(T+273)-(1/(25+273))))

La mejor forma de calibrar las sondas es hacerlo con un termómetro calibrado, para asegurar que la medición reflejada es la correcta
.
Mapa de Memoria de EEPROM Interna – MODO MODBUS- RTU
Lectura Función – 04 – y para la escritura se empleará la Función – 03

Mapa de Memoria de EEPROM Interna – Ascii Protokol ( Protocolo del XScada )
Format : [DeviceAdres;RegAdres;Write;Value]

El esquema es simple , no he dibujado el cristal de 20 Mhz y los condensadores correspondiente.
